Motorkolben 13101-30170 Für TOYOTA 1KD-FTV Hilux Land Cruiser Prado Hiace Fortuner Dyna 3.0 D-4D

DieMotorkolbenmit OEM Nummer13101 bis 30170ist ein nachgewiesener direkt fitender Ersatz für TOYOTA1KD-FTV (3.0L)Dieser Kolben ist eine kritische Komponente, die für die Umwandlung des Verbrennungsdrucks in Kurbelwelle und die Steuerung der thermischen Belastung im Zylinder verantwortlich ist.Die 1KD-FTV ist eine 2982 cm3 wassergekühlter Inline-4 DOHC 16-Ventil-Turbolader-Dieselmotor mit einem960,0 mm Bohrung und 103,0 mm Hubraum, weit verbreitet in TOYOTA Hilux, Land Cruiser Prado, Hiace, Fortuner und Dyna Modelle von2011 und danach(Emissionsspezifikation Euro 5).

Dieser Kolben verfügt über eineEinfügungsbeilageim Ringland-Gebiet eineInnere Ölkammerfür die Kronenkühlung undMOS2 (Molybdändisulfid) behandelte Röckefür eine überlegene Reibungs- und Reibungsbeständigkeit.Standard (STD) 96,00 mmGröße, mit übergroßen Optionen für abgenutzte Zylinderbohrungen.

• Dimensionalprüfung:Durchmesser des Kolbens960,00 mm (STD), Kompressionshöhe49.6 mm, Gesamtlänge78.5 mm, Pinnendurchmesser34 mm, Spitzenlänge73 mm, Abstandstiefe-4,0 / -16,5 mm, der Durchmesser der Schüssel63 mm¢ nach den Zeichnungsvorgaben des OEM für die 1KD-FTV-Plattform geprüft.
• Geometrie der Ringgroove:Größe der Ringenrillen2.0K mm (Oberste, Keystone) / 1,5 mm (Zweite) / 3,0 mm (Ölkontrolle)️ entsprechend den OEM-Pistonring-Spezifikationen 1KD-FTV.
• Material und Bau:Hergestellt ausAluminiumlegierung von hoher QualitätmitEinfügungsbeilagefür die Verstärkung von Ringland,innere Ölkühlgalerie, undMOS2-behandelte Röckefür eine geringere Reibungsfähigkeit und eine verbesserte Reibungsbeständigkeit.
• OEM-Überschneidung bestätigt:Ersatzprodukte13101-30170, 13101-30170-01, 13101-30170-02, 13101-30170-03, 13103-30170 (+0,50), 13104-30170 (+0,75), 13105-30170 (+1,00), 13101-30172Zu den internationalen Markenverweisen gehören:Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten, der im Rahmen der Verordnung (EG) Nr. 1049/2001 des Rates vom 21. Dezember 2001 über die Gewährung von Beihilfen für die Schaffung von Arbeitsplätzen (ABl..
• Mehrplattform-Anwendung:Bestätigt mit TOYOTA Hilux (KUN26), Land Cruiser Prado (KDJ150, KDJ155, KDJ120), Hiace (KDH200/201/203/221/223), Fortuner (AN50/60) kompatibelund Dyna (KDY221/231/251/261) mit 1KD-FTV-Motoren.

• Verlust der Kompression des Motors:Abgenutzte oder eingeklemmte Kolbenringe reduzieren den Drehdruck und verursachen einen harten Start und einen spürbaren Leistungsverlust unter Last.
• Übermäßiger Abgasrauch (blau/weiß/schwarz):Indikatoren für Öleringungen oder unvollständige Verbrennung
• Erhöhter Ölverbrauch:Durch verglaste Bohrungen oder müde Ringpacks gelangt Öl in die Verbrennungskammer, was die Betriebskosten erhöht.
• mit einer Breite von mehr als 50 mm,Sichtbarer Rockverschleiß oder Verkleidungswände durch thermische Ausdehnung, unzureichende Schmierung oder Überhitzung erforderlich ist, um einen katastrophalen Motorversagen zu verhindern.
• Klopfgeräusche:Der Kolben oder das Lager müssen vor dem weiteren Motorbetrieb überprüft werden.

Bestätigte Einbaukästen:Der Partsouq Toyota-Teilkatalog bestätigt die Ausrüstung von 13101-30170-01/-02/-03 für Hilux KUN26 (2011?? 2015), Land Cruiser Prado KDJ150/KDJ155 (2013?? 2015), Hiace KDH200/201/203 (2012?? 2013),und Dyna KDY221/231/251/261 (2011~2015)Der Racingpeaks-Katalog bestätigt die Montage für Hilux Pickup VI/VII, Land Cruiser Prado II/III/IV und Fortuner (AN50/60).

Die Herstellung entsprichtISO/TS16949undEinheitliche PrüfverfahrenJeder Kolben wird100%ige QualitätsprüfungVor der Verpackung: Kaltprüfung, Heißprüfung und Lastprüfung mit Berichten auf Anfrage.

1. Überprüfen Sie die Einrichtung:Bestätigen Sie den Kolbendurchmesser (96,00 mm), die Kompressionshöhe (49,6 mm) und die Ringenrillenmaße (2,0 K/1,5/3,0 mm) gegenüber dem entfernten OEM-Kolben.
2. Überprüfen Sie den Abstand zwischen Kolben und Bohrloch:Messen Sie den Durchmesser der Zylinderöffnung und des Kolbenrumpfes; vergleichen Sie mit der Handbuchspezifikation.00 mm) und entsprechend Bohrung/Hone.
3. Anlage des Ringes:Anbringen Sie Ringe mit der richtigen Ausrichtung (Oberring markiert); verwenden Sie einen Ring-Expander, um Ringe zu vermeiden.120°.Intervalle.
4. Überprüfen Sie die Lücke am Ringende:Einfügen Sie jeden Ring in den Zylinder und messen Sie die Endlücke mit einem Messgerät.
5. Einrichtung von Pin & Clip:Schmieren Sie die Pins und installieren Sie die Kolbenpins (34 × 73 mm); mit neuen Umschlägen (einschließlich) gesichert.
6. Drehmoment des Verbindungsstabs:Folgen Sie der manuellen Reihenfolge immer bestätigen Sie im Vergleich zum Handbuch für die spezifische Motorvariante.
7. Schmiermittel:Vor dem Anbringen des Kolbens die Ringe und Zylinderwände mit sauberem Motoröl beschichten.
8. Überprüfen Sie die Ausspannung der Auskleidung:Überprüfen Sie, ob der Aussteigen der Auskleidung vor der Endmontage den Spezifikationen entspricht.

• 1KD-FTV-Motorenölkapazität:ungefähr60,9 ̊7,5 LDas Motorenöl muss alle10,000 kmoder 12 Monate, je nachdem, was zuerst kommt.
• Ölart:von Toyota genehmigte 5W-30 oder 0W-30 API CJ-4 / ACEA E6/E7.
• Überprüfen Sie die Kompression und den Ölverbrauch beialle 50.000 kmoder jährlich.
• Die Kolbenringe werden ersetzt und die Kolben bei jeder Überholung überprüft.
• Überwachen Sie den Zustand des Zeitgurtes und der Spannungsanlage150,000 kmoder 10 Jahre).
• ️ 1KD-FTV 特别注意:Der 1KD-FTV-Motor, der vor 2010 produziert wurde, hat ein bekanntes Problem mit dem Leben, und es wird empfohlen, ihn zu reparieren.直接替换为改进型活塞 (Direkt durch eine verbesserte Flasche ersetzt)(13101-30170 对应型号), vermeiden Sie Wiederholungsfehler.

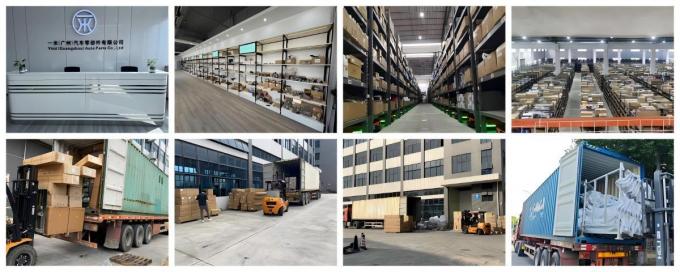

• Standardverpackung:Neutrale Verpackung / Wellpappe;4 Stück (ein Satz)pro Karton; Holzpaletten sind für Großbestellungen erhältlich.
• Einstellungen:Standardgröße (STD 96,00 mm), +0,50 mm (96,50 mm), +0,75 mm (96,75 mm), +1,00 mm (97,00 mm)  bei Anfrage angeben.
• geeignet fürWerkstätten für den Umbau von Motoren, Instandhaltungsstellen für Flotten, Ersatzteilvertrieb und Exportgroßhändler.
• Verwandte Teile:Kolbenringe (13011-30020 / 13011-30022), Kolbenklemmen (34 × 73 mm), Umschläge, Zylinderliner-Kit (96 mm) und vollständiges 1KD-FTV-Überholungskit.
